一、分工藝段閥門應用與種類

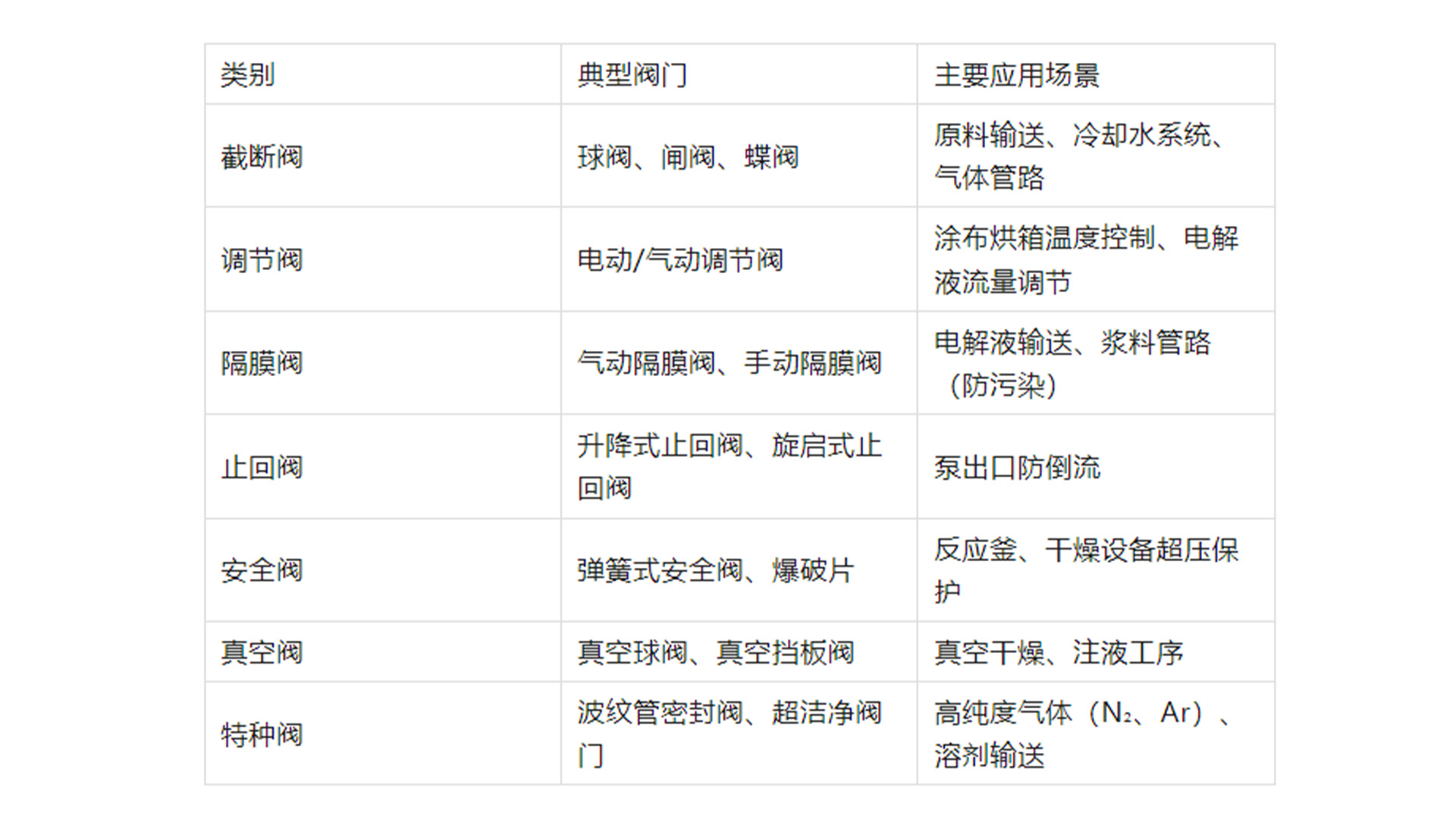

1.1主要閥門種類

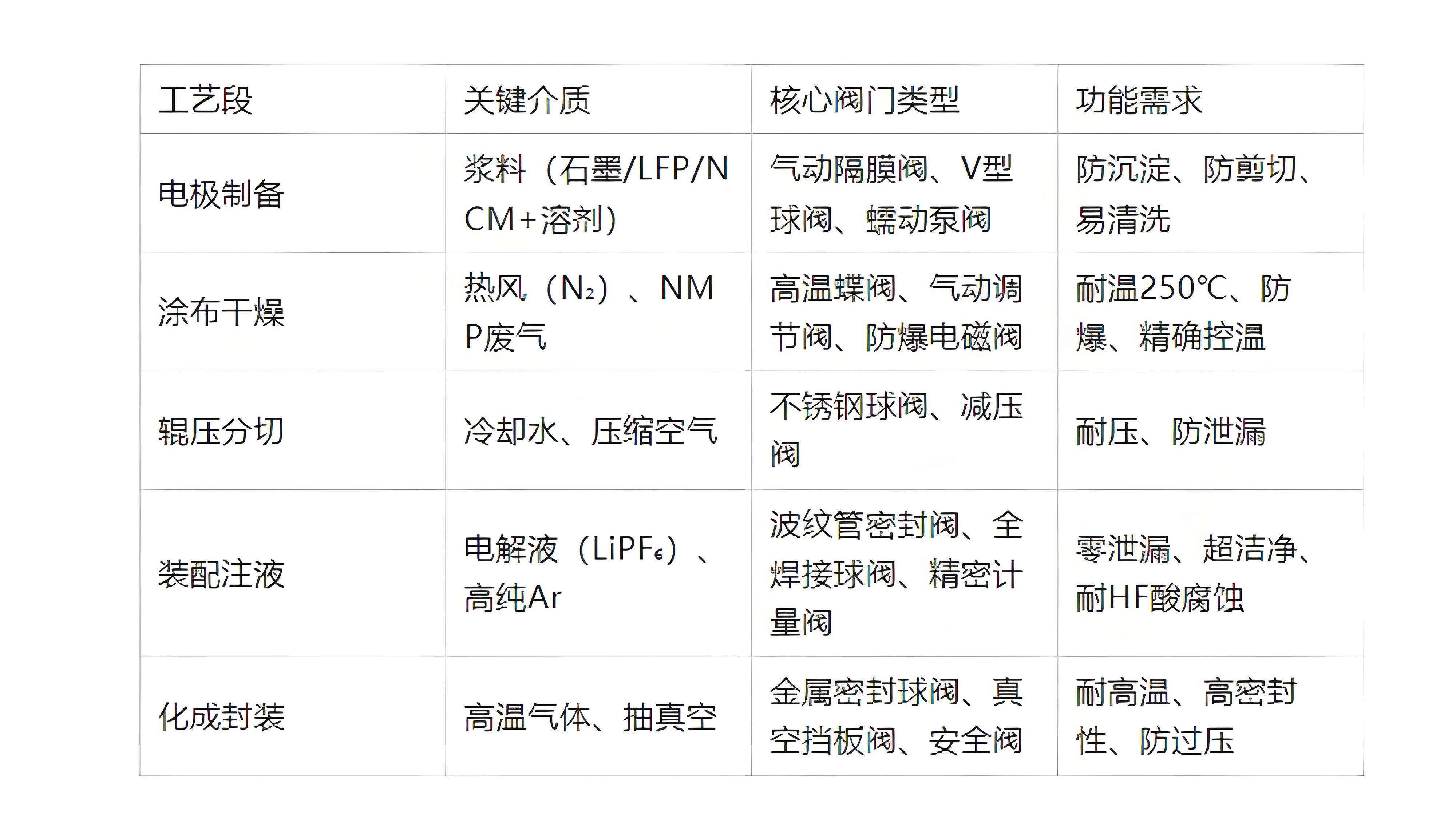

1.2分工藝段閥門應用與種類

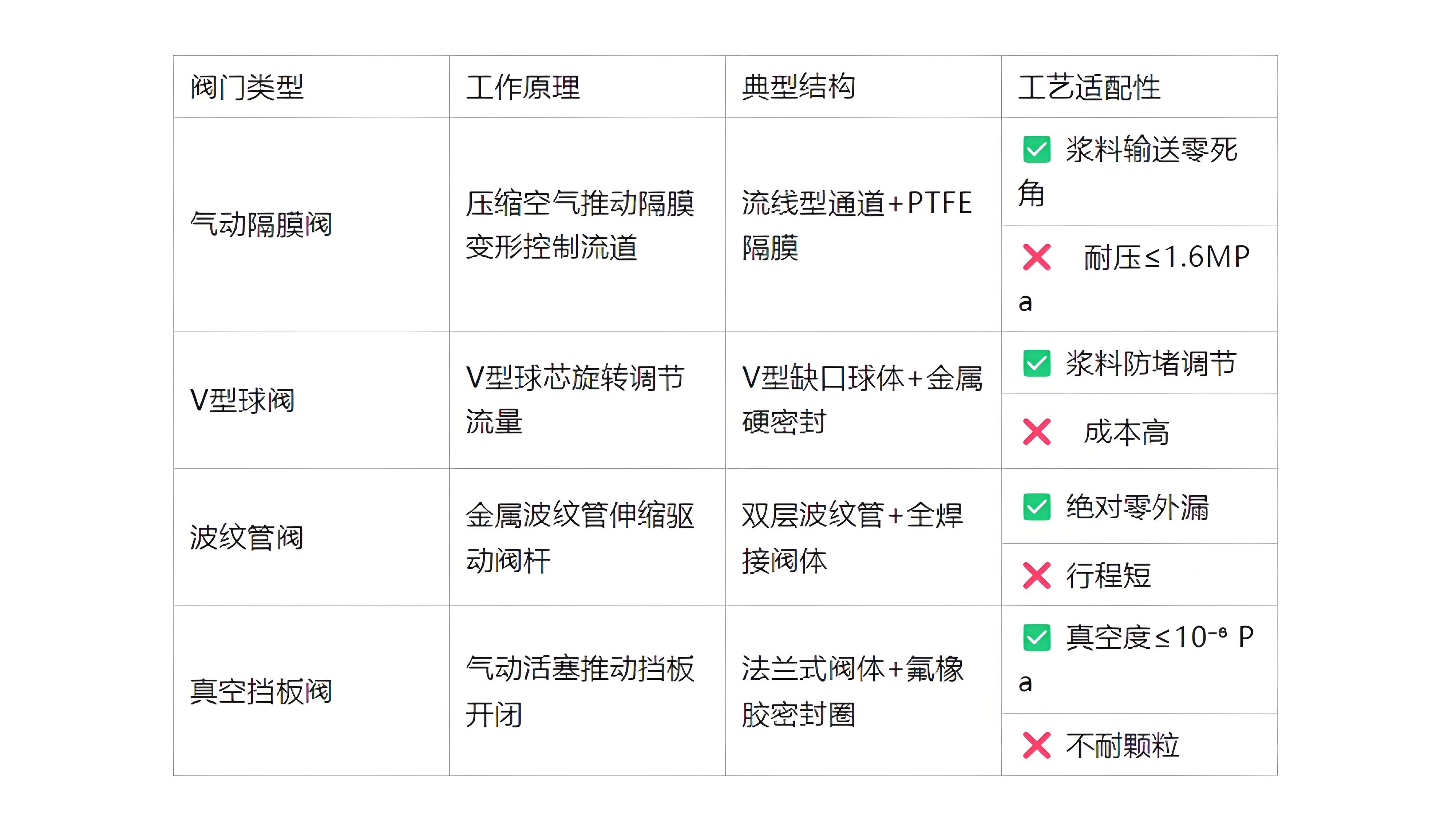

二、工作原理與結構形式對比

特殊閥門技術

稱重控制閥：集成高精度稱重傳感器（±0.05%FS），與PLC聯動實現電解液動態定量注入。

防爆電動調節閥：隔爆外殼（Ex d IIC T4）+ 本安電路（Ex ia），用于注液車間易燃環境。

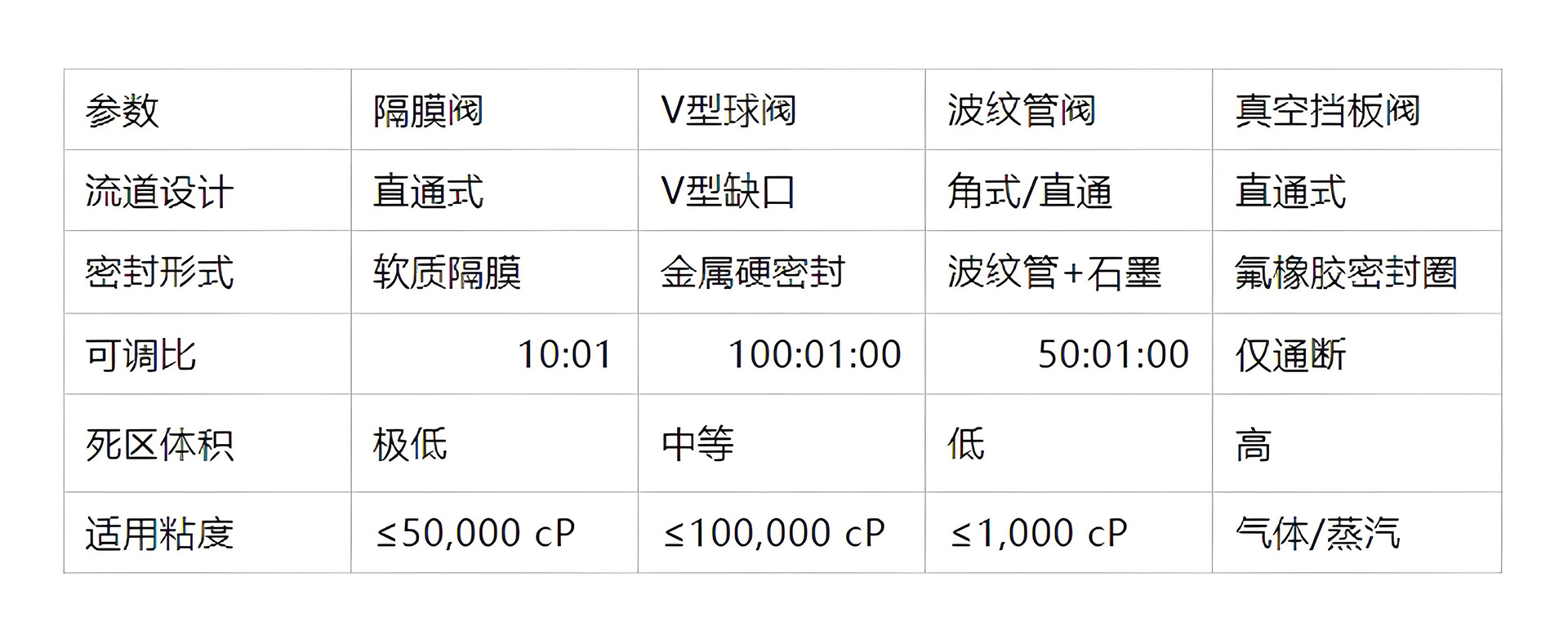

三、結構形式比較

四、設計核心特點

1、防污染設計

電解液閥：采用 316L ELC（超低碳）不銹鋼，表面電解拋光（Ra≤0.25μm）+鈍化處理，避免金屬離子溶出導致電池自放電。

氣體閥：流道 鏡面拋光（Ra≤0.1μm），滿足ISO 8573-1 Class 0無油空氣標準。

2、耐腐蝕技術

HF酸防護：閥內件鍍 哈氏合金C276 或 鍍金處理，抵抗電解液分解產生的HF腐蝕。

3、快速響應注液計量閥采用 壓電陶瓷驅動，響應時間≤10ms，精度±0.1% FS。

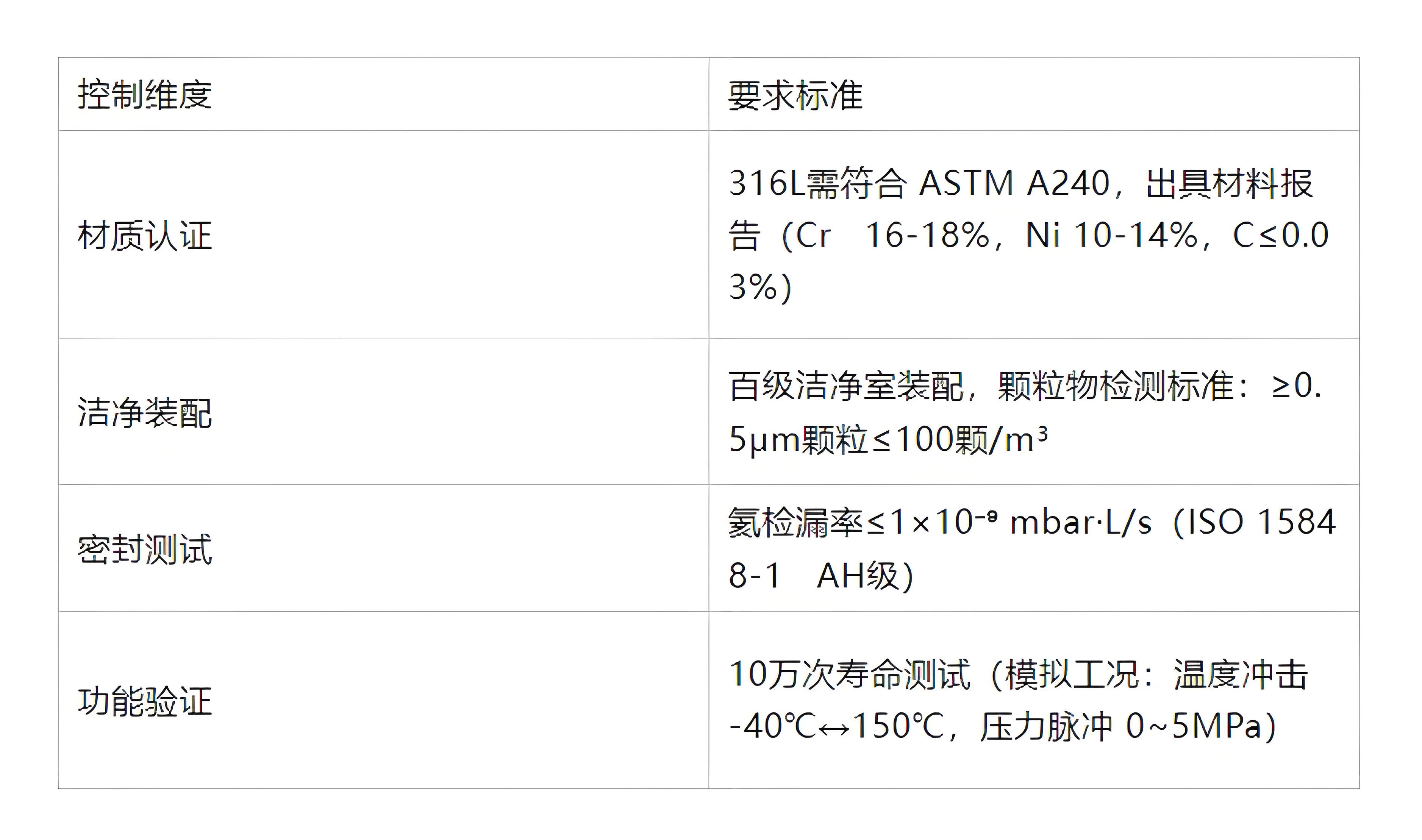

五、生產控制關鍵點

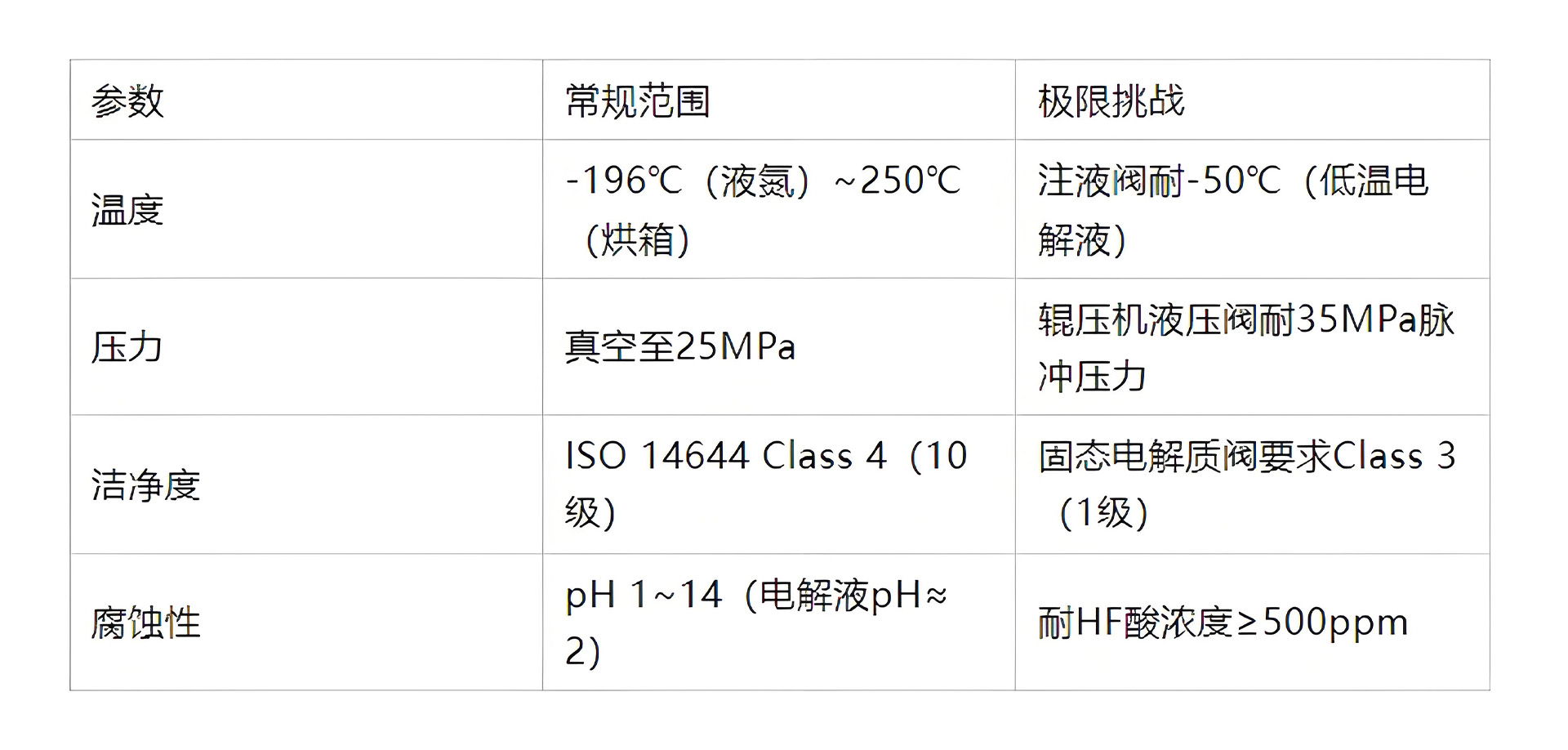

六、適用參數范圍

七、特殊技術應用

1.零死區設計

漿料閥采用 傾斜式閥座+自沖刷流道（如GEMü 650型），防止石墨/粘結劑沉積。

2.低溫密封技術

液氮閥門使用 玻璃纖維增強PTFE填料，避免-196℃脆裂。

3.智能診斷系統

調節閥集成 IoT傳感器，實時監測閥位偏差、密封泄漏率，預測壽命（如FISHER? DVC7K）。

4.干式無潤滑密封

干燥房閥門采用 PTFE唇形密封，無需潤滑脂，防止VOC污染。

八、綜合性能比較表

工藝段選型指南

1.漿料輸送：選 氣動隔膜閥（如Alfa Laval SRU系列） + 超聲波清洗接口。

2.電解液注液：必選 全焊接波紋管閥（如Swagelok SS-4BW） + 高精度質量流量計閉環控制。

3.真空干燥：用 金屬密封擋板閥（VAT Valfond系列） + 真空度傳感器聯鎖。

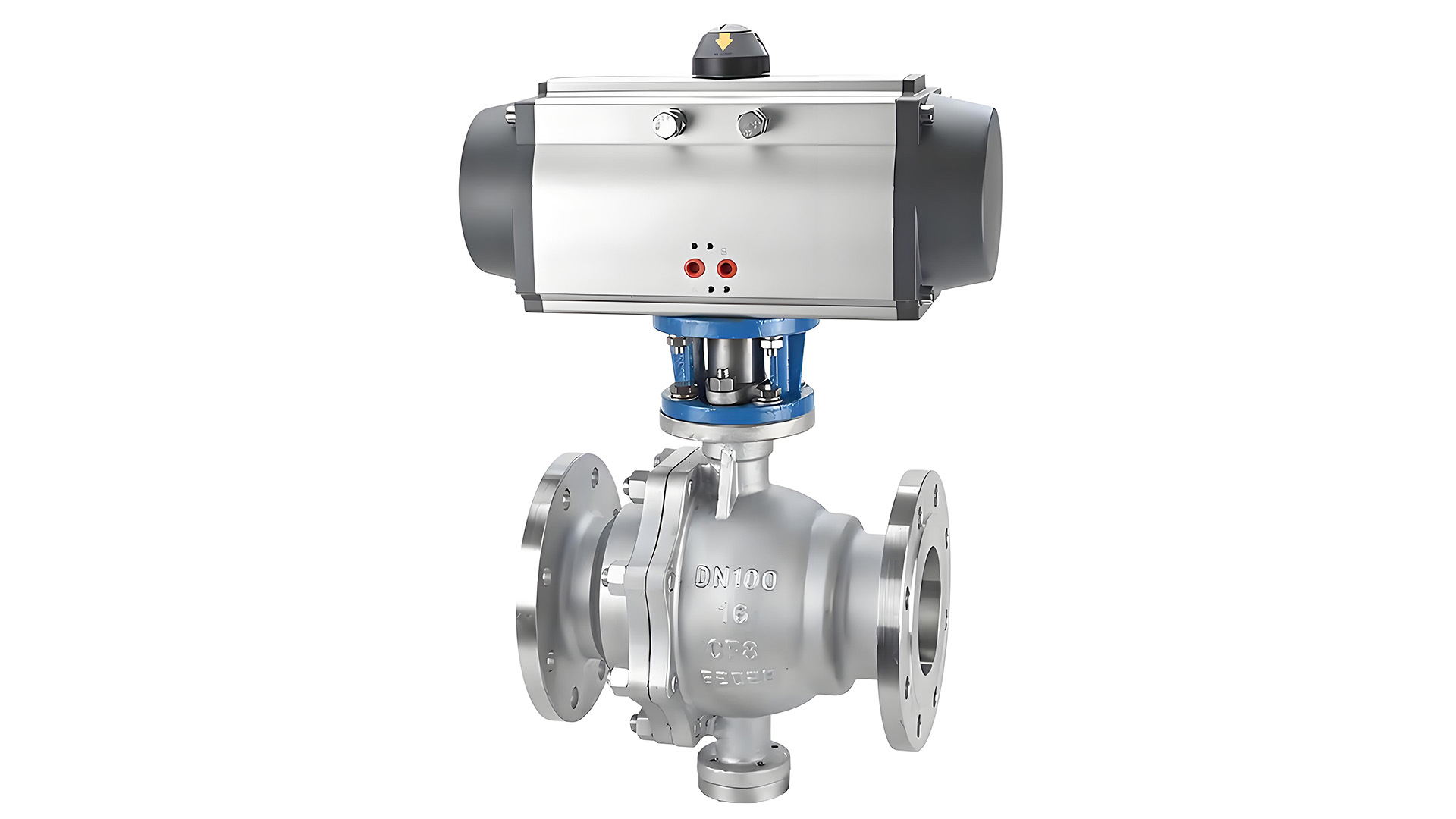

4.熱管理管路：高溫段用 金屬硬密封球閥（如GEMü R690），低溫段用 深冷球閥（Parker系列）。

致命禁忌：電解液系統禁用任何銅/鋅合金部件（易引發鋰枝晶短路），溶劑管道禁用EPDM橡膠（NMP溶脹）！

選型建議

前段（電極制備）：漿料輸送 → 氣動隔膜閥（防堵）+ 超聲波流量計聯動控制。

中段（裝配）：電解液注液 → 全焊接波紋管閥（防漏液）+ 稱重傳感器反饋。

后段（化成）：高溫老化 → 金屬密封球閥（耐溫250°C）。注：在電解液系統中，避免使用含銅、鋅合金閥門（可能引發鋰枝晶短路），優先選用316L/哈氏合金C276材質。

注：在電解液系統中，避免使用含銅、鋅合金閥門（可能引發鋰枝晶短路），優先選用316L/哈氏合金C276材質。
