一、什么是 Bench Set？

在控制閥行業中，Bench Set（執行器臺架設定）指的是執行機構在未連接管道系統時，對其內部彈簧和驅動機構進行的出廠初步設定。這項設定決定了閥門行程范圍、閥座荷載（Seat Load）、開啟速度、以及全關狀態下的泄漏等級等關鍵性能指標。

Bench Set 通常通過執行機構下方的彈簧調節器（Spring Adjustor）進行調節。在控制閥安裝前或出廠前完成設定，有助于保證調節閥工作狀態符合控制系統要求。

二、Bench Set 的作用

Bench Set 的正確設定對于調節閥至關重要，其影響主要包括：

保證執行器能將閥芯準確壓緊閥座，實現有效關閉；

確保閥門可達到完整行程范圍，避免控制偏差；

避免行程不足或座力不夠?qū)е碌男孤┗蛐阅苁д妫?/span>

提高執行器響應時間，優化控制精度。

三、關鍵參數解析

1. 閥座荷載（Seat Load）

閥座荷載是閥芯對閥座施加的就位力，決定了閥門在全關狀態下的密封能力。良好的Bench Set設定有助于提供穩定的座壓，減少泄漏風險。

2. 臺架組（Bench Set Range）

臺架組指的是在未承受工藝流體負荷的情況下，使執行器閥桿從0%到100%行程所需的壓力范圍。這個范圍通常在填料安裝后，通過調節彈簧張力并考慮填料摩擦確定。如果設定不當，可能導致：

閥門無法完全打開；

無法建立足夠的關閉力；

實際行程不足，影響流量控制。

四、彈簧率與彈簧范圍的影響

彈簧率（Spring Rate）描述彈簧的剛性程度，即單位變形所需施加的力?？刂崎y執行機構的輸出力依賴于彈簧率與信號壓力共同作用。

彈簧范圍（Spring Range, Pr）通常為控制信號的工作范圍（例如 3–15 psi），其設定影響：

閥門的響應速度；

是否能開啟到設定行程；

與定位器/控制器信號的匹配度。

一個匹配良好的彈簧范圍，是實現精確控制的關鍵。

五、閥桿長度的影響

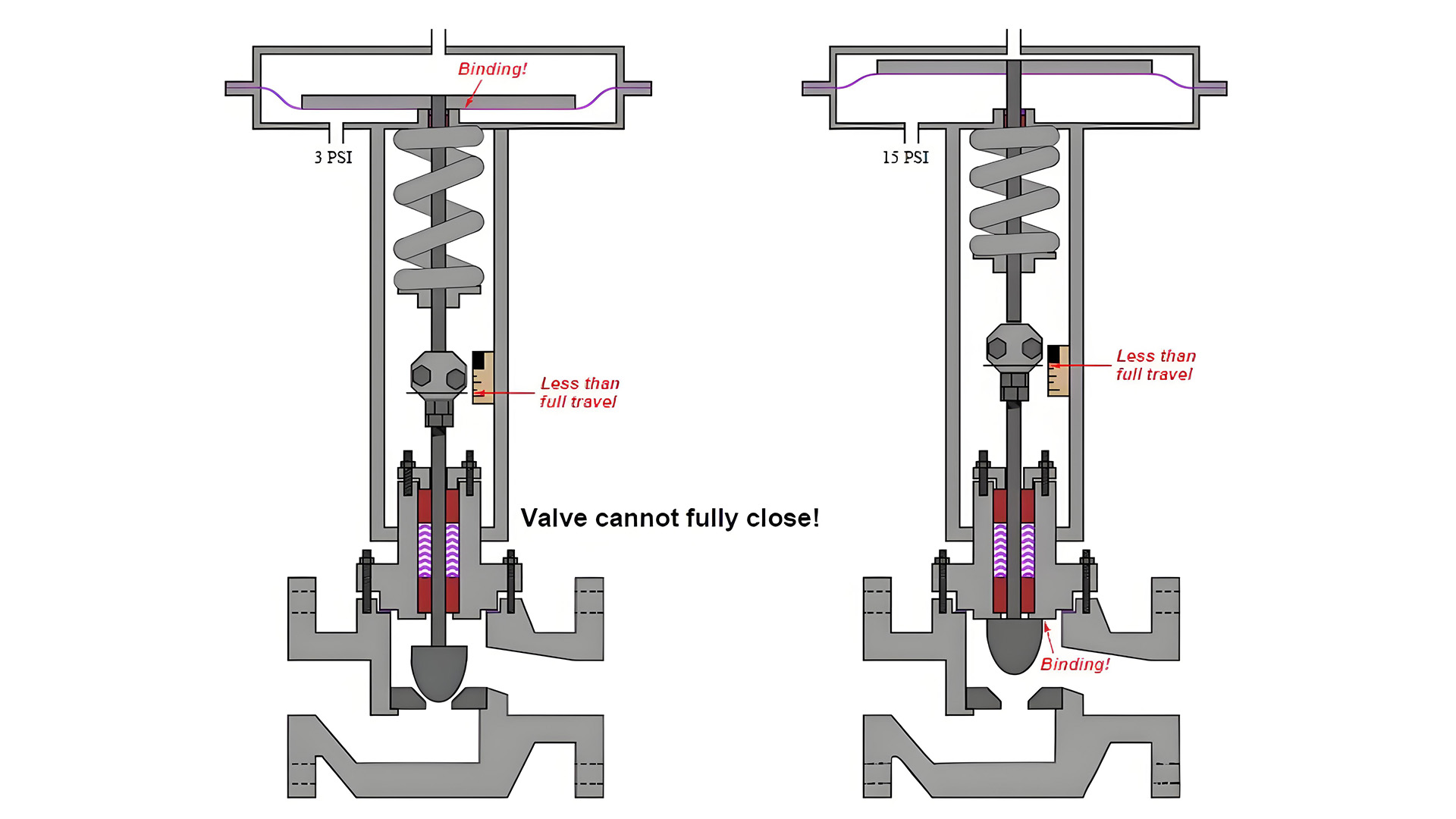

閥桿長度若設置不當（過長或過短），將影響閥門的完全開啟或關閉。為了彌補這類誤差，常需要重新調整Bench Set壓力，使閥芯在最低信號壓力（如3 psi）時剛好離開閥座。

六、Bench Set 的設定步驟

設定過程應在無工藝負載、脫離管道前提下進行，具體步驟如下：

1.固定執行器

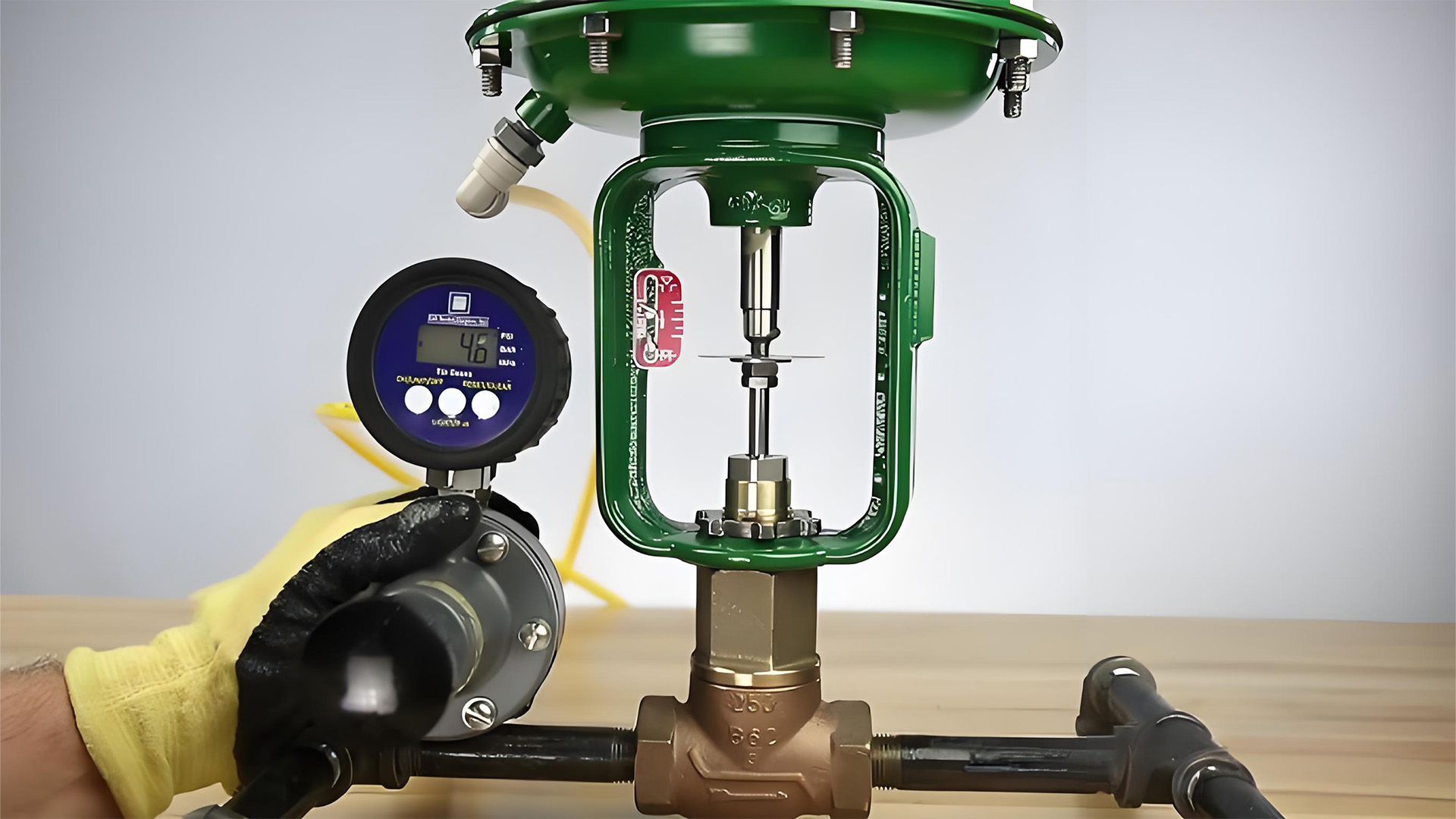

使用臺鉗等工具固定執行器，準備手動加載氣壓，并連接標準壓力表。

2.確認初始狀態

將隔膜壓力設為0 psi，確認閥桿處于頂部位置。

3.開始加載壓力

緩慢增加壓力至銘牌標注的低端值，觀察閥桿是否開始移動，記錄此點。

4.調整彈簧張力

根據動作點微調彈簧調節器，確保在設定壓力點起始動作。

5.加載高端壓力

將壓力升至設定上限（如15 psi），標記此時閥桿位置。

6.校核行程

減壓至低端設定，測量行程變化是否與閥門設計一致。

7.故障排查

若行程不足，檢查彈簧是否損壞或規格錯誤，必要時更換。

Bench Set 是控制閥制造與調試中的關鍵環節，對閥門的密封性、響應速度、行程完整性等核心性能具有直接影響。良好的Bench Set不僅保障了控制系統的穩定性，也提高了系統整體運行效率。
